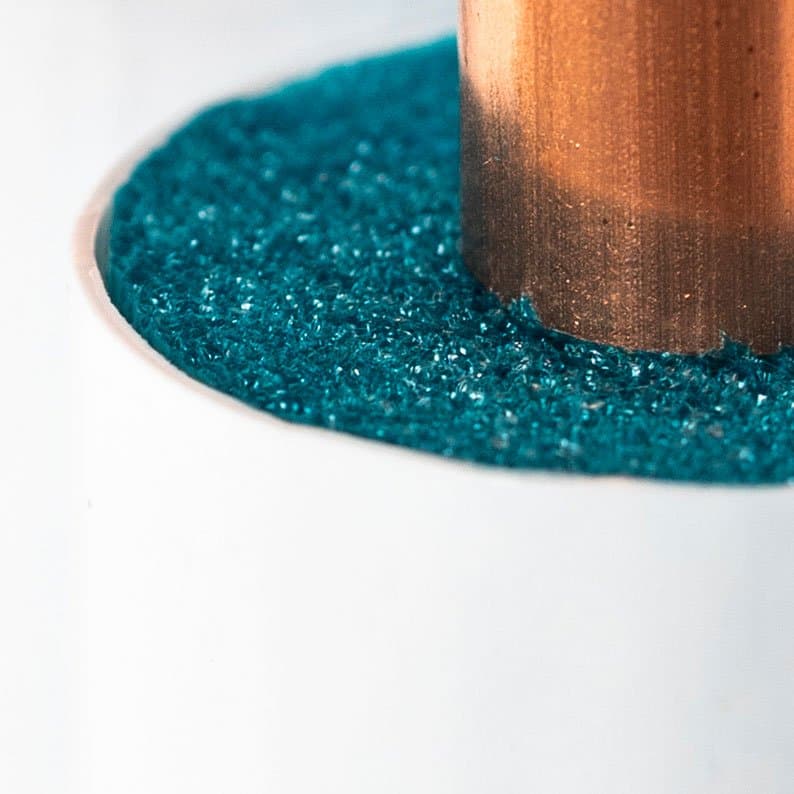

لماذا يحسّن التغليف المحكم من كفاءة الطاقة في خطوط التبريد والخطوط المائية

لماذا يحسّن التغليف المحكم من كفاءة الطاقة في خطوط التبريد والخطوط المائية

تحليل تقني لدور فجوة الهواء الشعاعي، والتوصيل الحراري “الظاهري” والآثار المترتبة على تصميم أنظمة ACR.

مقدمة

في الممارسة الإنشائية، غالبًا ما يتم اختزال موضوع عزل خطوط التبريد والخطوط المائية إلى معلمتين: سُمك الغلاف و λ المعلن. هذا تبسيط لا يصمد أمام المقارنة مع الأدبيات التجريبية في السنوات الخمس عشرة الماضية. إن الرقم الذي يظهر على ورقة البيانات الخاصة برغوة البولي إيثيلين البولي إيثيلين أو العازل المطاطي يقاس دائمًا تقريبًا في ظل ظروف لا تتوافق مع ظروف التركيب الفعلي، والفرق ليس تفصيلًا: في بعض التكوينات ينحرف الأداء الفعلي عن الأداء المعلن بأكثر من 15%.

الهدف من هذه المقالة هو توضيح لماذا، بالنسبة لنفس مادة العزل والسماكة الاسمية، فإن النظام الذي يتم فيه تغليف الغلاف بالبثق المشترك أو يتم تصنيعه بطريقة أخرى مدمجًا مع الأنبوب النحاسي في مرحلة الإنتاج، يكون أداؤه أفضل بشكل ملموس من أداء العازل المعلق في الموقع – ولماذا يؤثر هذا الاختلاف في حسابات الحمل الحراري وتكاليف التشغيل.

1. النموذج الفيزيائي: المقاومة الحرارية للأنبوب المعزول

بالنسبة للأنبوب الأسطواني في الحالة المستقرة، تكون المقاومة الحرارية لكل وحدة طول هي مجموع ثلاث مساهمات على التوالي:

R_tot = R_conv_int + R_cond_parete + R_cond_isol + R_conv_est

في حالة خط التبريد النحاسي المعزول، تكون شروط توصيل النحاس والحمل الحراري الداخلي ضئيلة مقارنة بمقاومة العازل. الصيغة المرجعية لمقاومة العزل هي الصيغة الكلاسيكية للجدار الأسطواني:

R_cond_isol = ln(D2 / D1) / (2 · π · λ)

حيث:

  • D2 = القطر الخارجي للقناة [م].
  • D1 = القطر الخارجي للأنبوب [م].
  • λ = الموصلية الحرارية للمادة [W/(m-K)].

تعتمد العملية الحسابية بأكملها على افتراض غير مذكور غالبًا: أنه لا يوجد شيء بين D1 (النحاس) والقطر الداخلي للغلاف. من الناحية العملية هناك دائمًا تقريبًا فجوة هوائية شعاعية، وهذه الفجوة تغير فيزياء النظام.

2. الفجوة الهوائية الشعاعية: المشكلة الهيكلية للعوازل المعدلة

يتم إنتاج الأنابيب التجارية المصنوعة من رغوة البولي إيثيلين البولي إيثيلين أو رغوة البولي يوريثان المرنة أو رغوة البولي يوريثان المرنة وما شابهها بقطر داخلي أكبر قليلاً من قطر الأنبوب الاسمي، للسماح بربطها أو فتحها طوليًا وإغلاقها بمادة لاصقة. هذا أحد متطلبات قابلية التركيب، وليس عيباً في المنتج.

وتكمن المشكلة في أن هذا الخلوص يولد فجوة هوائية متفاوتة السُمك، حيث تنشأ ظاهرتان تتسببان في تفاقم الأداء الحراري:

1. الحمل الحراري الطبيعي في التجويف. لا يكون الهواء عازلًا جيدًا عندما يكون قادرًا على الحركة: تبلغ الموصلية للهواء الساكن تقريبًا λ_air = 0.026 واط/(م-ك)، ولكن مع الحمل الحراري الطبيعي في حلقة عمودية أو أفقية تزداد الموصلية المكافئة بشكل غير خطي مع سمك الفجوة.

2. تأثير المدخنة على طول محور الأنبوب. في الامتدادات الطويلة المستقيمة، تعمل الفجوة كمسار تفضيلي لانتقال الحرارة بالحمل الحراري على طول الاتجاه المحوري، خاصةً في الامتدادات الرأسية وفي وجود تدرجات حرارية كبيرة (خطوط الغاز الساخن لمكيفات الهواء ذات المضخات الحرارية، على سبيل المثال).

يشير Porzuczek، في دراسة تجريبية من عام 2024 أجريت في جامعة كراكوف للتكنولوجيا ونُشرت في المواد وفقًا لمعيار ISO 8497، إلى أنه لا يمكن قياس الموصلية الحرارية “الظاهرية” (أو الفعلية) للمنتج بشكل صحيح إلا باستخدام جهاز اختبار عزل الأنابيب: طريقة اللوح الساخن المحمي (GHP)، التي يتم من خلالها إنتاج العديد من القيم λ- القيم المعلنة على اللوح، لا تعيد إنتاج الهندسة الأسطوانية ولا الحمل الحراري الطبيعي الذي يتم توليده حول العزل الحقيقي.

من حيث التصميم، هذا يعني أن قيمة λ المطبوعة على صندوق التغليف يمكن أن تكون صحيحة كبيانات معملية ولكن ليس كبيانات نظام. وهو تمييز كان يتم تجاهله حتى العقد الأول من القرن الحادي والعشرين حتى في معايير المنتجات.

3. الفرق بين λ المعلن عنه وλ “في الموقع”: البيانات التجريبية

اختبرت دراسة Porzuczek (2024) عشر عينات من تغليف الأنابيب التجارية (الصوف المعدني، PUR، PEF، FEF، EPS) المثبتة على أنبوب اسمي 20 مم – الهندسة النموذجية لخطوط التبريد المقسمة – وفقًا للمعيار ISO 8497، مع الحفاظ على فجوة الهواء المتولدة في التركيب الحقيقي. النتائج الرئيسية:

الموادλ عند 10 درجات مئوية معلن [وات/(م-ك)].λ عند درجة حرارة 10 درجات مئوية مقيسة [وات/(م-ك)].سلالة
الصوف المعدني (MW-1)0,0330,033ضمن الحدود
الصوف المعدني (MW-2)0,0330,033ضمن الحدود
البولي يوريثين (PUR-1)0,0320,034+6%
البولي يوريثين (PUR-2)0,0320,035+9%، حتى +10% عند درجة حرارة 100 درجة مئوية
رغوة البولي إيثيلين (PEF-1)0,0380.036 عند 10 درجات مئوية، حتى +16.4% عند 80 درجة مئوية بعد الدوراتخارج الحد
المطاط الصناعي المرن (FEF-1)0,0370,039+5%
المطاط الصناعي المرن (FEF-2)0,0370,041+11%
EPS0,0360,036ضمن الحدود

المصدر: بورزوتشيك 2024، علامة التبويب. 3.

أظهرت خمس عينات من أصل عشر عينات – وجميعها كانت متوفرة بانتظام في السوق ومعلنة مطابقتها لمعايير المنتج – أن الموصلية التي تم قياسها في الموقع أعلى من المعلن عنها، وفي حالتين تجاوزت الحد المطلوب في المواصفة القياسية ISO 13787 وهو +10%.

بالنسبة لـ PEF على وجه الخصوص، وجدت الدراسة ظاهرة تراكمية: في خمسة قياسات متتالية عند 80 درجة مئوية، ازدادت قيمة λ تدريجياً من +9.6 في المائة إلى +16.4 في المائة مقارنة بالقيمة المعلنة. يفترض Porzuczek حدوث تغيرات في بنية الخلية عند الحد المسموح به من درجة الحرارة، ولكن النقطة العملية واضحة: في ظل ظروف التشغيل القاسية، يمكن أن يتدهور أداء PEF بمرور الوقت.

في PUR، تحدد الدراسة نفسها سببًا محددًا: يزيد الحمل الحراري في فجوة الهواء الشعاعي من فقدان الحرارة، خاصةً في درجات الحرارة المرتفعة. ونظرًا لصلابة المادة، لا يمكن التخلص من فجوة الهواء الشعاعية تمامًا عن طريق الضغط. هذا هو القيد المتأصل في أي عازل صلب مُعاد تركيبه.

يجب أن نضيف إلى هذه البيانات نتيجة أقل حداثة ولكن لا يزال يتم الاستشهاد بها في الأدبيات: نشرت ASTM تحت معيار C335 مجموعة من الاختبارات (أكثر من 150 اختبارًا في عامين) والتي وجدت، على مقطع 305 مم من الأنابيب مع فجوة طولية تبلغ 6.4 مم فقط عند الوصلة التناكبية تدهورًا بنسبة 15% في الأداء الحراري.

4. الآثار المترتبة على التصميم: العزل كمتغير اقتصادي

لا يعد تحجيم العزل مجرد مسألة امتثال تنظيمي: فهو يؤثر بشكل مباشر على تكاليف تشغيل المحطة واسترداد الاستثمار الأولي.

قام يلدز وإرسوز، في بحثين من عامي 2015 و2016 نُشرا في مراجعات الطاقة والطاقة المتجددة والمستدامة، بحساب السماكة الاقتصادية المثلى لخطوط الغاز والسائل لأنظمة R-410A VRF. تشير نتائجهم إلى أنه بالنسبة لنفس المبرد، تتراوح السماكة المثلى بين 9 و12 مم لخط الغاز وبين 6 و9 مم لخط السائل، مع فترات استرداد أقل من عام في أكثر الحالات غير المواتية.

وقد وسعت الدراسة التي أجراها داشدمير وإرتورك وكيتشباش وديميرجان (2017)، والتي نُشرت في مجلة الطاقة، نطاق التحليل ليشمل تأثير فجوة الهواء. الاستنتاج هو أنه في الأنابيب ذات الأقطار الصغيرة مثل تلك التي تكون نموذجية في خطوط التبريد المنقسمة (Ø < 1″)، فإن فجوة الهواء تؤثر على توازن الطاقة أكثر من سمك العازل نفسه، بينما في الأنابيب ذات الأقطار الكبيرة فإن السمك هو الذي يهيمن على الأنابيب ذات الأقطار الكبيرة.

وقد حدد أبوجاب وأبو صفاء في دراسة حالة عن نظام الترددات الراديوية العاكسة نُشرت في تقارير الطاقة في عام 2022، نسبة انخفاض الفاقد من الطاقة مع العزل بالسماكة المثلى بين 78.5 في المائة و81.6 في المائة مقارنةً بالنظام غير المعزول. هذا الرقم في حد ذاته متوقع، ولكن من المهم ملاحظة أن هذه الحسابات تفترض وجود عازل ملتصق تمامًا: كل سم مربع من فجوة الهواء يطرح نقاطًا مئوية من هذا التخفيض.

5. النظام المعزول مسبقًا: ما هي التغييرات من الناحية الفنية

إن النظام الذي يتم فيه وضع الغلاف أثناء الإنتاج – إما عن طريق البثق المباشر على النحاس، أو عن طريق العمليات الحرارية التي تلصق غلاف رغوة البولي إيثيلين البولي إيثيلين المغلق الخلية مسبقًا بالقطر الخارجي للأنبوب – يحل المشكلة من جذورها. الفرق ليس تجميلياً:

  • إزالة الفجوة الهوائية الشعاعية. وتتبع رغوة البولي إيثيلين البولي إيثيلين ذات الخلية المغلقة، التي يتم وضعها في خط، القطر الفعلي للنحاس دون تفاوتات اقتران. الموصلية الحرارية المقاسة هي نفس الموصلية الحرارية التشغيلية الفعلية.
  • استمرارية العزل عند الانحناءات. تميل الأغلفة المعدّلة إلى التشوه وفتح فجوات دقيقة في المقاطع المنحنية. يتشوه الغلاف المتكامل مع الأنبوب بشكل مرن معه.
  • انخفاض انحراف العازل. على أنبوب موحد اسميًا، يمكن أن يؤدي الانحراف في التغليف المطبق بأثر رجعي – بالإضافة إلى تلاعب أداة التوصيل – إلى أن يكون سمك العزل الفعلي في بعض الأماكن أقل بكثير من السماكة الاسمية.
  • حاجز بخار داخلي. تحقق الأنظمة المعزولة مسبقًا المزودة برغوة البولي إيثيلين البولي إيثيلين ذات الخلية المغلقة وغشاء البولي إيثيلين الخارجي مقاومة انتشار بخار الماء μ-عامل μ > 15000 (EN 13469)، وهي قيمة تمنع تكوين التكثيف الخلالي – الذي، بالإضافة إلى كونه مشكلة صحية وهيكلية، فإنه يزيد من تدهور التوصيل الحراري للعزل نفسه (يمكن أن يؤدي وجود الماء في المسام إلى زيادة λ بمعامل 3-8 حسب المادة).

المعيار المرجعي لرغوة البولي إيثيلين البولي إيثيلين ذات الخلية المغلقة المطبقة على أنابيب تكييف الهواء والتبريد هو EN ISO 15758، بينما يجب أن يتوافق النحاس مع EN 12735-1 لتطبيقات تكييف الهواء والتبريد (R32، R410A، R407C). الحد الأدنى لتصنيف الحرائق المطلوب للتركيبات الداخلية هو BL-s1-d0 وفقًا للمواصفة EN 13501-1.

6. ما يجب تحديده في المواصفات وما يجب التحقق منه في الموقع

استنادًا إلى ما سبق، بعض الإرشادات التشغيلية لأولئك الذين يصممون أو يركبون أنظمة ACR:

في مرحلة المواصفات:

  • حدد ليس فقط λ المعلن عنه عند درجة حرارة 10 درجات مئوية، ولكن λ في الموقع أو، بدلاً من ذلك، تقدم بطلب للحصول على شهادة اختبار وفقًا للمعيار ISO 8497 / ASTM C335 (اختبار الأنبوب، وليس اختبار البلاطة المسطحة).
  • أشر إلى عامل مقاومة انتشار البخار μ (EN 13469) كمعامل ربط، وليس اختياريًا.
  • للتركيب في الهواء الطلق، اطلب غشاء حماية من الأشعة فوق البنفسجية مع مقاومة معتمدة (مثل ASTM G-155، اختبارات التقادم المتسارع لمدة طويلة).
  • اطلب بياناً صريحاً من الشركة المصنعة عن عملية التصاق الغلاف بالأنبوب وعملية التطبيق.

في طور الإعداد

  • تجنب تقطيع العازل وإعادة التجميع اللاحق بالشريط اللاصق: فالقطع الطولي هو نقطة ضعف حرارية دائمة.
  • انتبه بشكل خاص للمقاطع الانتقالية بين المعزولة والعارية (التوصيلات بالصمامات والخراطيش): حيث تتركز هنا إحصائيًا أكبر الخسائر.
  • إذا كانت هناك انحناءات ضيقة، تحقق بصرياً من أن الغلاف لم يتشوه مما أحدث فجوات.

قيد التحقق:

  • التصوير الحراري بالأشعة تحت الحمراء على أجزاء كبيرة من الخط، أثناء تشغيل الماكينة، لتحديد البقع الساخنة (في المضخة الحرارية) أو البقع الباردة (في التبريد) التي تشير إلى وجود انقطاعات في العزل.

7. الاستنتاجات

إن الفرق بين النظام المعزول مسبقًا مع التغليف المتصل بالأنبوب والنظام الذي يتم وضعه في الموقع مع العزل ليس مسألة تسويق. إنها حقيقة فيزيائية حرارية قابلة للقياس، وموثقة في الأدبيات المستقلة ويمكن قياسها كمياً بالنقاط المئوية لكفاءة النظام.

في حسابات التصميم، هناك ميل لاستخدام λ المعلنة كبيانات مدخلات – إنها ممارسة راسخة وفي كثير من الحالات تكون البيانات الوحيدة المتاحة. تُظهر دراسة بورزوتشيك 2024، جنبًا إلى جنب مع المؤلفات السابقة حول تأثير فجوة الهواء، أن هذا النهج يقلل بشكل منهجي من الخسائر الحقيقية، في بعض الحالات بنسبة 10-16%. في نظام الترددات الراديوية العاكسة المتوسطة إلى الكبيرة الحجم، على مدى 10-15 سنة، تُترجم هذه النقاط المئوية إلى تكاليف تشغيل غير مهمة، وحجم مولد قد يثبت أنه غير كافٍ في ظروف الذروة.

بالنسبة لمخططي ومركبي أنظمة ACR، فإن الرسالة التشغيلية بسيطة: التعامل مع التصاق الغلاف كمعلمة تقنية، وليس كتفاصيل المنتج. الفرق بين ورقة البيانات الصحيحة في المختبر والتركيب الفعال في الميدان ينتقل من هناك.

المراجع الببليوغرافية

  1. Porzuczek, J. (2024). دراسة مقارنة لمواد عازلة مختارة للأنابيب الصناعية. المواد، 17(7), 1601. https://doi.org/10.3390/ma17071601
  2. Daşdemir, A.; Ertürk, M.; Keçebaş, A.; Demircan, C. (2017). تأثيرات فجوة الهواء على سماكة العزل وتكاليف دورة الحياة لأقطار الأنابيب المختلفة في خط الأنابيب. الطاقة، 122, 492-504.
  3. Yıldıdız, A.; Ersöz, M.A. (2015). تحديد سُمك العزل الاقتصادي الأمثل لأنظمة VRF (التدفق المتغير لغاز التبريد). الطاقة، 89، 835-844.
  4. Yıldıdız, A.; Ersöz, M.A. (2016). تأثير سرعة الرياح على سماكة العزل الاقتصادي الأمثل لتطبيقات أنابيب التدفئة والتهوية وتكييف الهواء. مراجعات الطاقة المتجددة والمستدامة، 55، 1289-1300.
  5. أبوجاب، م.؛ أبو صفاء، أ. (2022). سماكة العزل المثلى للأنابيب في نظام التدفق المتغير للمبردات (VRF) – معهد النجاح للطفولة كدراسة حالة. تقارير الطاقة، 8، 321-330.
  6. ASTM International – الأداء الحراري لأنظمة الأنابيب المعزولة. STP29487S.
  7. المواصفة القياسية ISO 8497 – العزل الحراري – تحديد خصائص الانتقال الحراري في الحالة المستقرة للعزل الحراري للأنابيب الدائرية.
  8. ASTM C335 – طريقة الاختبار القياسية لخصائص انتقال الحرارة في الحالة الثابتة للعوازل الأفقية للأنابيب الأفقية.
  9. المواصفة القياسية ISO 13787 – منتجات العزل الحراري لمعدات المباني والمنشآت الصناعية – تحديد الموصلية الحرارية المعلنة.
  10. EN 12735-1 – النحاس وسبائك النحاس – أنابيب مستديرة غير ملحومة لتكييف الهواء والتبريد – الجزء 1: أنابيب لأنظمة الأنابيب.
  11. EN ISO 15758 – الأداء الحراري الرطب لمعدات المباني والمنشآت الصناعية – حساب انتشار بخار الماء – أنظمة عزل الأنابيب الباردة.
  12. EN 13469 – المنتجات العازلة الحرارية لمعدات المباني والمنشآت الصناعية – تحديد خصائص انتقال بخار الماء لعزل الأنابيب سابقة التشكيل.
  13. EN 13501-1 – تصنيف منتجات الإنشاءات وعناصر البناء من حيث مقاومة الحريق.
