MediClim®
Sicuro e professionale
Tubo di rame per impianti medicali e gas tecnici. Conforme EN 12735-1 e EN 13348, disponibile in verghe da 5 m (R290) e rotoli da 25 m (R220), con estremità sigillate e tracciabilità garantita. Prodotto secondo PED 2014/68/UE e sistema qualità ISO 9001. Adatto per installazioni in ambienti controllati, nel rispetto delle normative vigenti.
Pulizia interna controllata per impianti ad alta affidabilità
La superficie interna di MediClim® è lucida, pulita e asciutta, con residui solubili < 0,38 mg/dm² (EN 12735-1) e residuo di lubrificante < 0,20 mg/dm² (EN 13348). Ogni tubo è sigillato con tappi in fase di produzione per preservarne la qualità fino all’installazione.

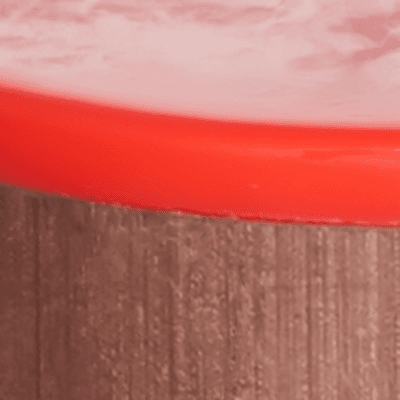

Superficie interna
Progettato per condizionamento e applicazioni specialistiche
MediClim® è il tubo in rame ad alta pulizia interna, studiato per impianti di refrigerazione, condizionamento, vuoto e gas tecnici. Prodotto secondo EN 12735-1 ed EN 13348, garantisce ottima lavorabilità e resistenza alla pressione, rispondendo alle esigenze di settori altamente specializzati.

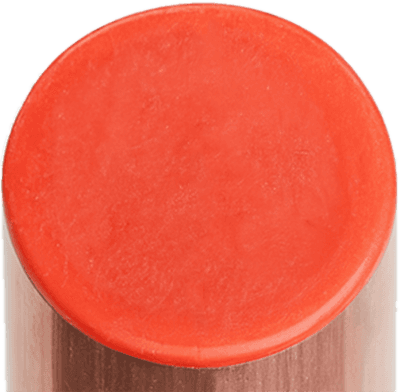

Condizionamento
La scelta affidabile per i gas medicali
MediClim® è conforme alla norma EN 13348 ed è progettato per la distribuzione sicura di gas medicali e sistemi sotto vuoto, fino a 2.000 kPa. Le sue caratteristiche chimiche, meccaniche e dimensionali rispondono a standard estremamente restrittivi, garantendo purezza e affidabilità in ambito ospedaliero. Giunzioni mediante brasatura o saldatura forte, come previsto dalla EN ISO 7396-1.
Trasporto gas medicali

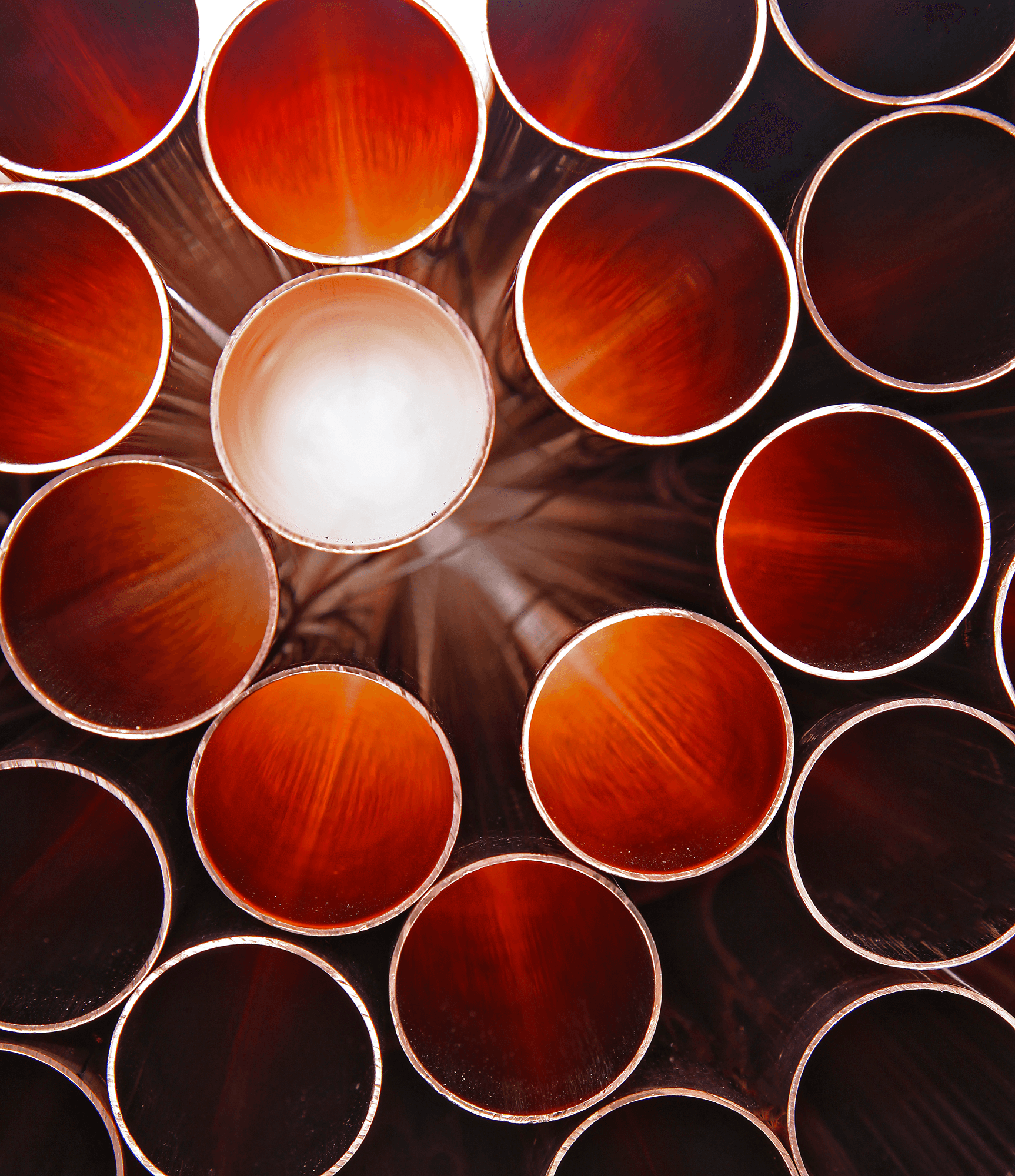

Pulito ed esente da ossidazione

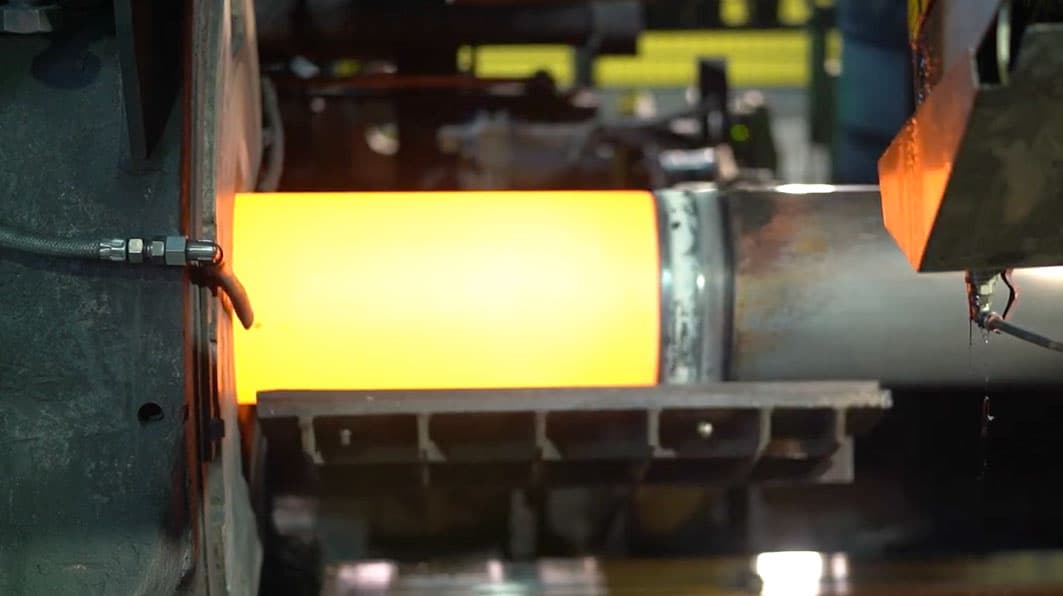

L'estrusione sommersa assicura un tubo esente da ossidazione. La superficie si presenta perfettamente pulita e asciutta e gli speciali tappi lamellari preservano queste caratteristiche.
Pulizia e assenza ossidazione
Valori di eccentricità particolarmente ridotti
Un valore basso di eccentricità è estremamente importante nei processi di giunzione e cartellatura. Il processo di laminazione con il Passo del Pellegrino assicura valori di eccentricità estremamente ridotti e controllati con precise misurazioni sulla linea.
Bassa eccentricità

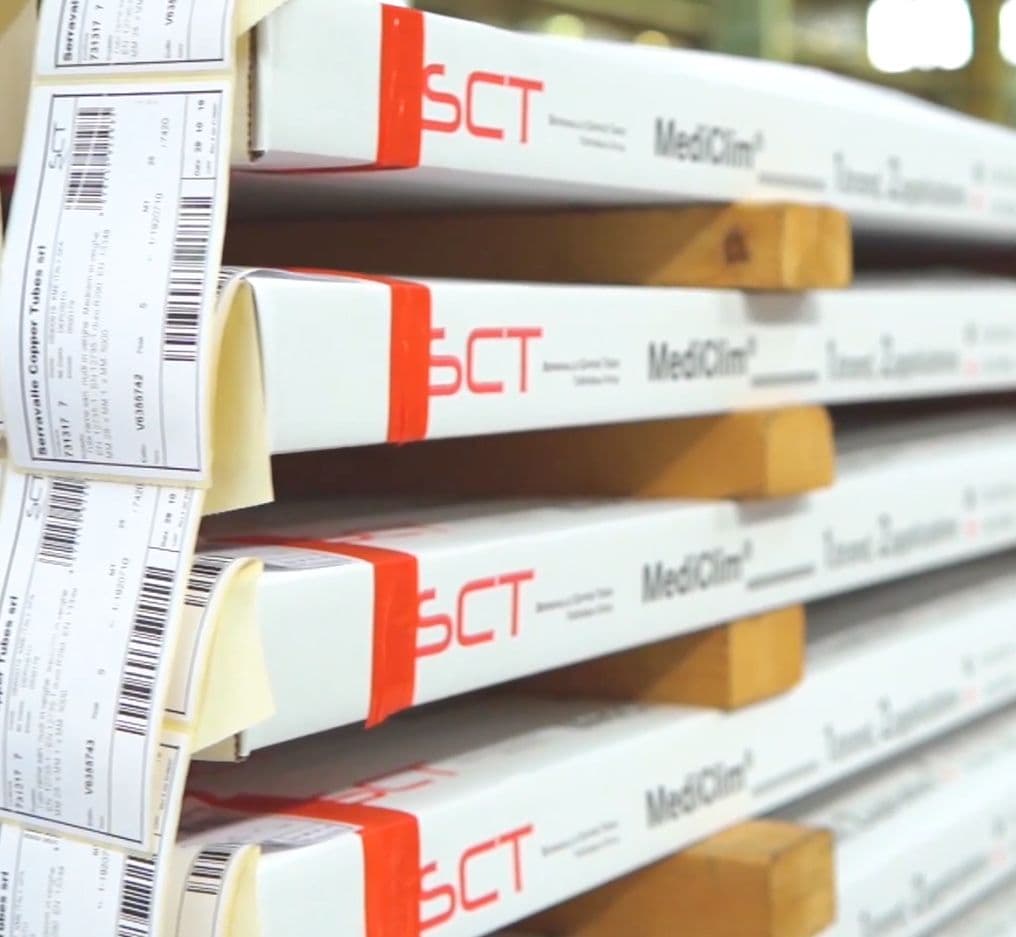

Packaging studiato per prodotti impiegati nel settore medicale
Packaging opportunamente studiato per ogni dimensione, adatto a prodotti impiegati nel settore medicale
Packaging opportunamente studiato
Caratteristiche principali
SCT offre una gamma completa di tubi di rame sia per il settore idrotermosanitario sia industriale. I tubi SCT sono prodotti secondo i più alti standard qualitativi, nel pieno rispetto delle norme e delle specifiche del cliente. Per contraddistinguere chiaramente le applicazioni tecniche per le quali alcuni prodotti sono specificamente destinati, è stato introdotto appositamente il marchio MediClim®, che rappresenta la risposta alle richieste di due settori estremamente specializzati come quello della refrigerazione e condizionamento e quello medicale. I tubi di rame MediClim® hanno un elevato grado di pulizia interna, sono appositamente studiati per il convogliamento di gas industriali, refrigeranti e per la distribuzione del vuoto. Possono essere utilizzati in impianti ad alta pressione ed hanno ottime caratteristiche di lavorabilità. Mediante speciali processi produttivi brevettati viene assicurata la pulizia interna della tubazione, in modo da soddisfare le particolari esigenze dei vari campi di applicazione a cui i prodotti sono destinati. MediClim® è prodotto secondo le norme EN 12735-1 e EN 13348.
Specifiche

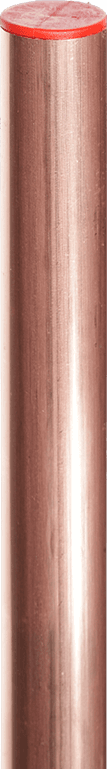

MediClim® viene prodotto in verghe da 5 m (stato fisico duro R290) e in rotoli da 25 m (stato fisico ricotto R220); presenta entrambe le estremità tappate al fine di garantire il mantenimento della pulizia interna ed ogni tubazione (sia essa verga o rotolo) è identificata da una specifica numerazione che ne identifica il lotto produttivo e ne assicura la rintracciabilità. L’utilizzo dei tubi MediClim® presuppone un’attenta valutazione della destinazione d’uso, nonché delle condizioni ambientali e funzionali in cui il prodotto verrà installato. Questa valutazione deve essere fatta in fase di progettazione e da personale competente: il corretto utilizzo e funzionamento delle tubazioni richiede un’installazione nel pieno rispetto delle normative vigenti e secondo la buona regola dell’arte. Tutte le tubazioni MediClim® in verghe sono caratterizzate da un packaging opportunamente studiato per ogni dimensione. La produzione di MediClim® viene effettuata seguendo le regole definite da un Sistema di Gestione Qualità approvato ISO 9001:2000 e ISO/TS 16949:2002, in linea con la Direttiva Europea PED 2014/68/UE.
Caratteristiche tecniche
Cu DHP (Cu: 99,9% min. P:0,015÷0,040%) secondo EN 1412 Dimensioni e tolleranze, secondo EN 12735-1 e EN 13348 Stato fisico ricotto (R220) Carico unitario a rottura: R. min. ≥220 MPa (N/mm2) Allungamento percentuale: A5 min. > 40% Stato fisico duro (R290) Carico unitario a rottura: R. min. ≥290 MPa (N/mm2) Allungamento percentuale: A5 min. > 3% .
Applicazioni medicali
In conformità alla norma EN 13348, MediClim® rappresenta la soluzione specifica per il trasporto di gas medicali in ambito ospedaliero e sanitario, dove sono richiesti livelli estremamente elevati di qualità, sicurezza e affidabilità. I gas medicali hanno un impatto diretto sulla salute umana e devono mantenere la loro purezza lungo tutto il sistema di distribuzione. MediClim® è idoneo al trasporto di: ossigeno, protossido d’azoto, azoto, elio, anidride carbonica, xeno, aria medicale, aria per strumenti chirurgici, gas e vapori anestetici, in pressione fino a 2.000 kPa e sistemi in vuoto. Per gli impianti di gas medicali, il metodo di giunzione previsto è la brasatura forte o la saldatura, come indicato dalla EN ISO 7396-1. I metodi di giunzione devono garantire il mantenimento delle caratteristiche meccaniche fino a una temperatura ambiente di 600 °C. Durante le operazioni di brasatura o saldatura, l’interno delle tubazioni deve essere spurgato con gas inerte (ad es. azoto). I materiali d’apporto non devono contenere più dello 0,025% di cadmio.
Applicazioni ACR
In accordo con la EN 12735-1, MediClim® è pienamente idoneo per impianti di condizionamento e refrigerazione industriale e di laboratorio, destinati al trasporto di gas frigorigeni quali R410A, R407C, R32, R290 e fluidi compatibili con il rame. Il prodotto è particolarmente indicato per impianti di grande portata, grazie alle sue elevate caratteristiche meccaniche e alla qualità della superficie interna, che si presenta lucida, pulita e asciutta. Il processo produttivo garantisce: residui solubili sulla superficie interna < 0,38 mg/dm² (EN 12735-1), residui di lubrificante < 0,20 mg/dm² (EN 13348). La pulizia interna è ulteriormente preservata dalla tappatura delle estremità di ogni tubo direttamente in fase di fabbricazione.
Voci di capitolato
Tubo di rame trafilato senza saldatura, prodotto secondo EN 12735-1 e EN 13348, stato fisico ricotto R220 e duro R290, disossidato al fosforo Cu DHP (Cu + Ag: 99,90% min. – P: 0,015÷0,040%) secondo EN 1412, trattamento di pulizia della superficie interna del tubo secondo EN 12735-1 e ASTM B280 con residuo solubile inferiore a 0,38 mg/dm2 e un residuo lubrificante inferiore a 0,20 mg/dm2 secondo EN 13348, aspetto lucido della superficie interna, marcatura indelebile ogni 60 cm con punzonatura della superficie esterna del tubo di rame, tappato alle estremità. I tubi di rame sono imballati in scatole di cartone e corredati da una documentazione che ne assicura la rintracciabilità. Ogni scatola è identificata con apposite etichette adesive poste su ciascuna testata e riportanti il numero identificativo di scatola, inoltre tale numero è riportato tramite etichetta adesiva su ciascun tubo.
